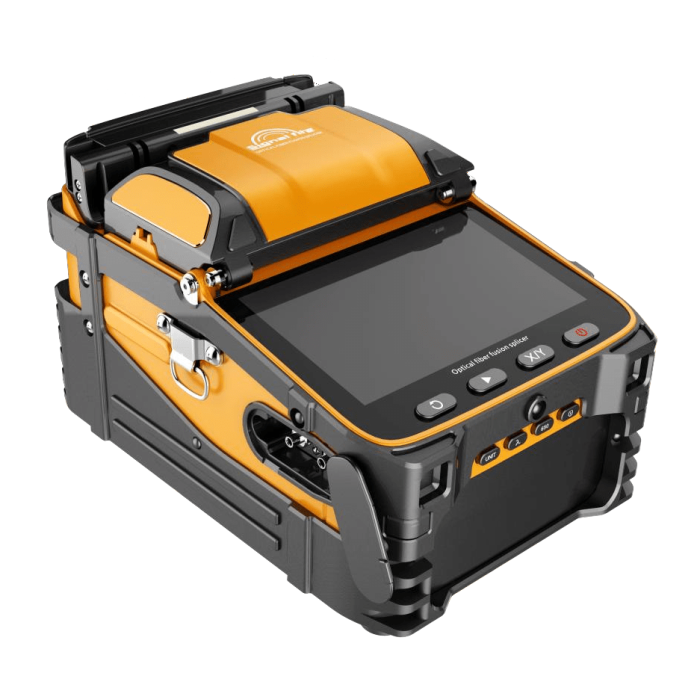

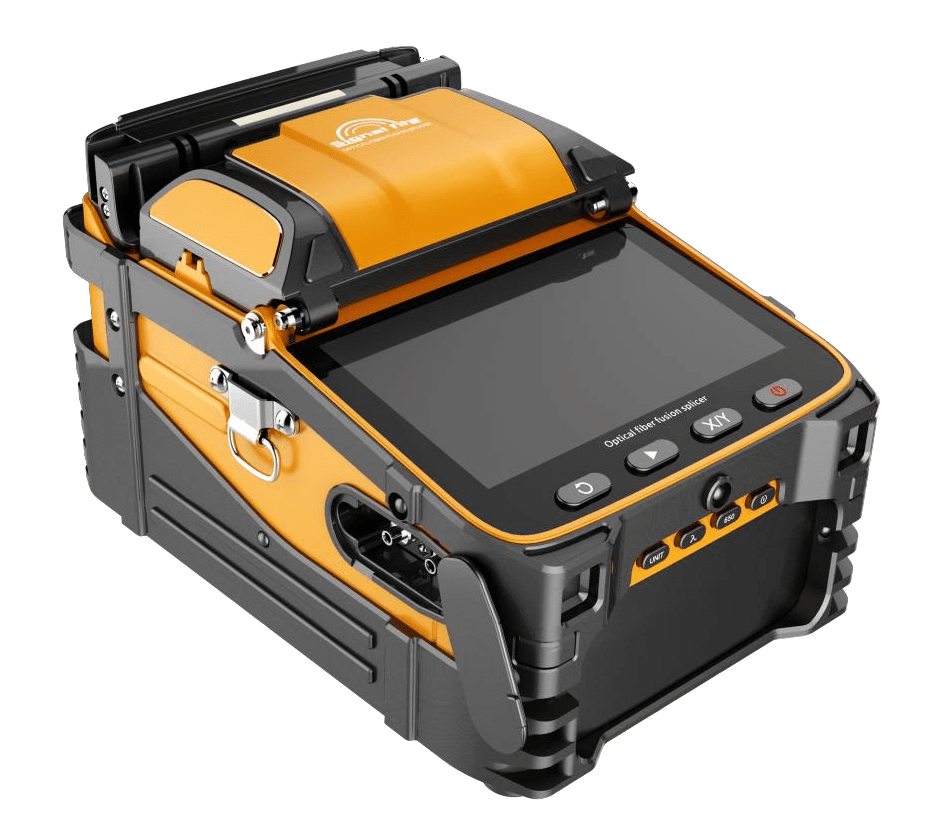

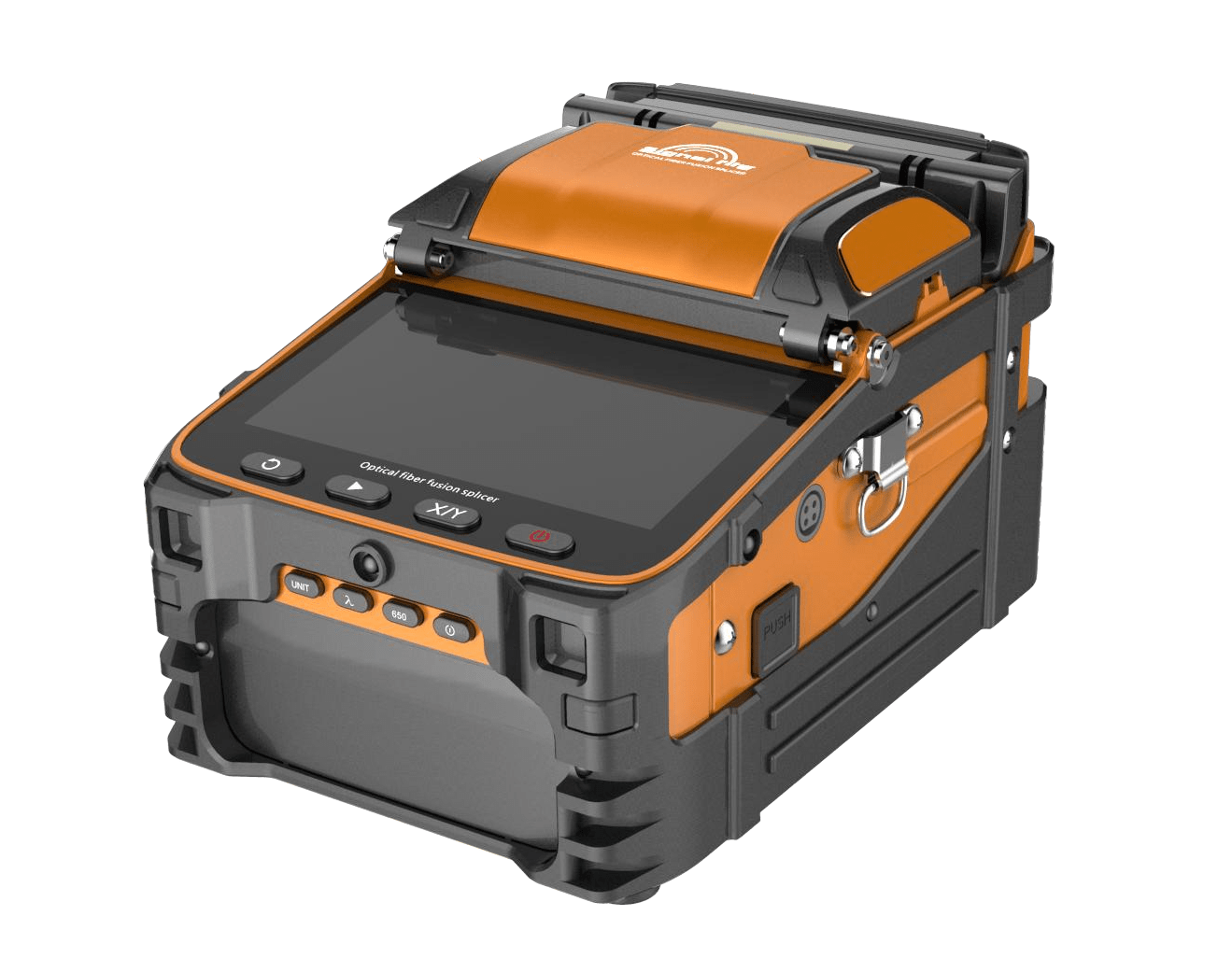

Зварювальний аппарат Signal Fire AI-9

Зварювальний апарат Signal Fire АІ-9 призначений для монтажних робіт на оптичних абонентських мережах FTTH/PON, при монтажі локальних мереж СКС, систем безпеки та відеоспостереження. Завдяки юстуванні по серцевині, швидкісному зварюванню та термоусадці та ємному акумулятору, може застосовуватися і при будівництві магістралей. Апарат простий у налаштуванні та експлуатації.

Signal Fire АІ-9 має стаціонарний 5-дюймовий сенсорний екран з великим збільшенням зображення до х320 та не відкидний горизонтальний форм-фактор. Розрахований на зварювання одиночних волокон з активним вирівнюванням по серцевині, якісною оптичною системою та 6 мікродвигунами. Для прискорення процесу може бути переналаштований на вирівнювання по оболонці. Універсальні каретки укладання волокон дозволяють зварювати волокна/кабелі з різним діаметром захисного покриття (250 мкм, 900 мкм), у тому числі плоский розподільний кабель FTTH і патчкордовий кабель Ø 3 мм, а спеціальні притиски для каретки та пічки дозволяють здійснювати так звану «зварку в роз'ємі» для конекторів типу SC.

Висока швидкість зварювання до 5 сек. та термоусадки захисних гільз до 15 сек., наявність вбудованого лотка для охолодження прискорює повний цикл монтажу.

Особливості апарату є наявність двох вбудованих оптичних пристроїв. Оптичний вимірювач потужності дозволяє проводити вимірювання у великому діапазоні (+6…-50 дБм). Він нормований на довжинах хвиль багатомодових і одномодових волокон, а також  мереж PON та XGPON (850, 1300, 1310, 1490, 1550, 1577, 1625 нм). А джерело видимого (червоного) випромінювання VFL потужністю 15мВт здатне просвітити понад 10 км волокна.

Електроживлення здійснюється від знімної Li-ion акумуляторної батареї великої ємності, що забезпечує до 260 циклів зварювання та термоусадки від одного заряду. Особливістю є прискорена зарядка до 3,5 год. від мережі 220В.

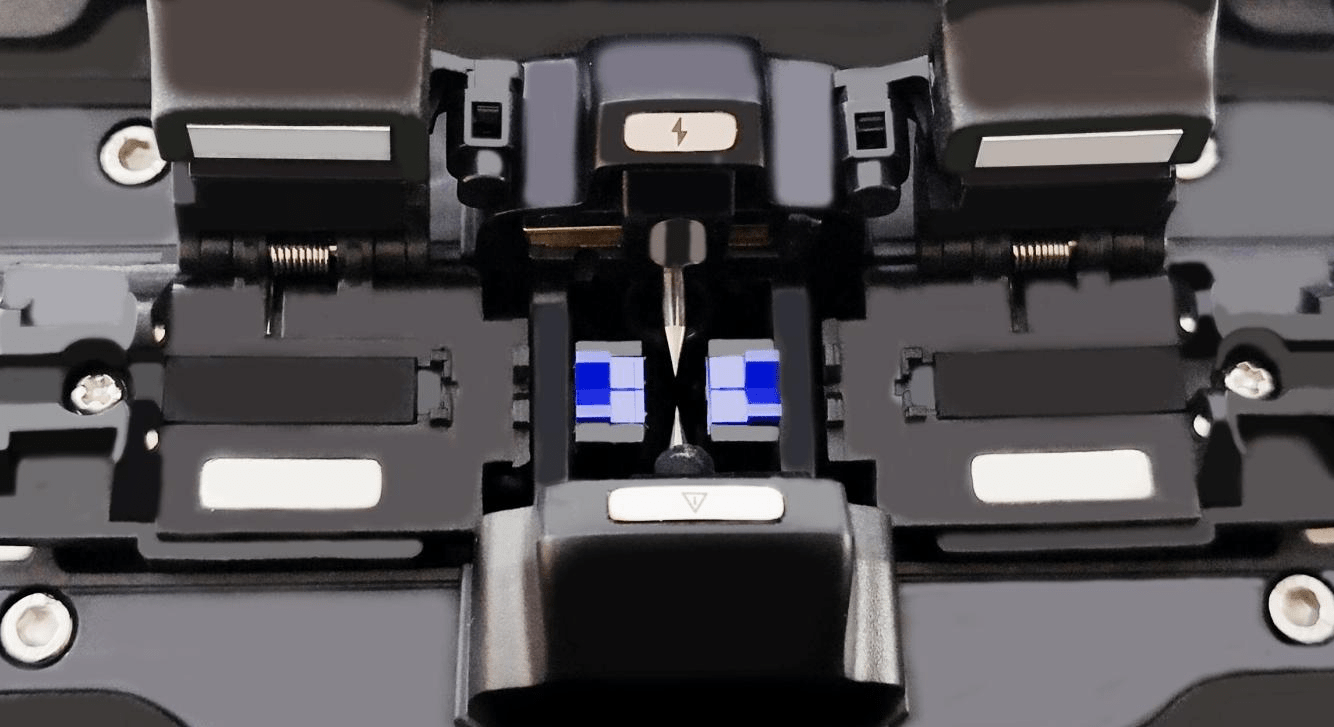

Зварюючи оптичні волокна, зварювальний апарат розплавляє їх за допомогою електричної дуги, що створюється між двома електродами. У процесі роботи апарата електроди поступово вигорають, призводячи до нестабільних параметрів дуги і, як наслідок, до неякісних зварювань. Апарат автоматично коригує параметри дуги, щоб компенсувати вигорання, але зі збільшенням числа зварювань це стає все складніше. Заміна електродів дозволяє уникнути впливу зношування електродів на якість зварювання оптичних волокон.

Кейс у закритому вигляді додатково оснащений табуретом, який може стати в нагоді для монтажу в сидячому положенні. Також зручна наявність висувного столика для встановлення сколювача. Інструменти для монтажу розміщуються у висувній скриньці в нижній частині кейсу.

Особливості Signal Fire AI-9

• Час зварювання – 5 сек.
• Час термоусадки - 15 сек.
• Ємність акумулятора - 7800 мАг.
• Безперервна робота протягом 3,5 годин (приблизно 260 зварювань).
• Зручна конструкція, якісні деталі у зручному боксі.
• Вбудований візуальний локатор дефектів.
• Вбудований вимірювач оптичної потужності.
• "Розумний замок".
• Віддалене керування.
• VFL.
