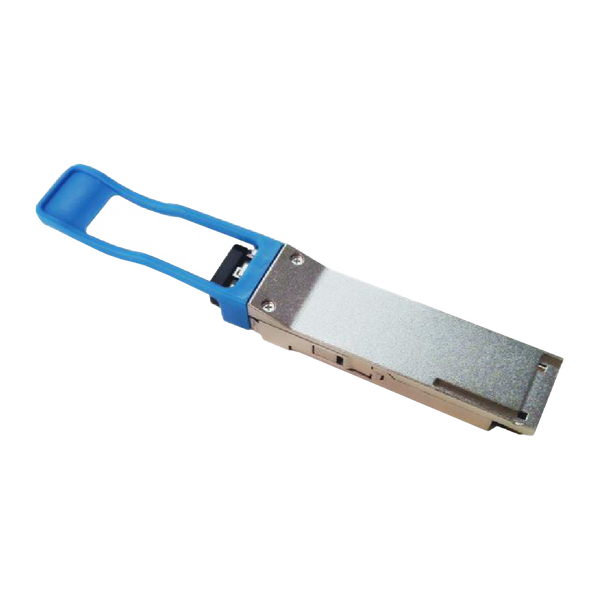

Модуль приёмопередатчика NG OPTICS QSFP 40G-LR4 разработан для оптических соединений дальностью до 20 км. Конструкция соответствует требования 40GBASE-LR4 стандарта IEEE P802.3ba. Модуль преобразовывает четыре входных электрических канала со скоростью передачи данных по 10 Гбит/с в четыре оптических сигнала CWDM и мультиплексирует их в единый канал для оптической передачи со скоростью 40 Гбит/с. С противоположной, со стороны приёмника, модуль оптически демультиплексирует 40 Гбит/с в оптические сигналы CWDM четырех каналов и преобразовывает их в четыре выходные электрические каналы передачи данных.

Центральные длины волн четырёх каналов CWDM — 1271, 1291, 1311 и 1331 нм — соответствуют значениям сетки длин волн CWDM, как определено в ITU-T G694.2. Модуль оснащен сдвоенным соединителем LC для оптического интерфейса и 38-выводным разъёмом электрического интерфейса. Для минимизации оптической дисперсии в системах дальней связи с модулем следует использовать одномодовое оптоволокно (SMF).

Параметры конструкции, оптические/электрические соединения и интерфейс цифровой диагностики изделия выполнены в соответствии условий MSA к QSFP. Модуль способен противостоять тяжелейшим условиям эксплуатации, включая температурный режим, влажность и электромагнитные помехи.

Модуль работает от единого источника питания +3,3 В и поддерживает сигналы общего контроля LVCMOS/LVTTL такие так Module Present (наличие модуля), Reset (сброс), Interrupt (прерывание) и Low Power Mode (режим пониженного энергопотребления). Передача и приём более комплексных сигналов управления для доступа к цифровой диагностической информации осуществляются по двухпроводному последовательному интерфейсу. Отдельные каналы могут быть адресованы, и, для максимальной гибкости системы, неиспользуемые могут быть отключены.

Особенности модуля NG OPTICS QSFP 40G-LR4

• Конструкция из четырёх MUX/DEMUX линий CWDM.

• Пропускная способность до 11,2 Гбит/с на канал.

• Агрегированная пропускная способность более 40 Гбит/с.

• Двойной соединитель LC.

• Соответствует техническим требованиям к 40G Ethernet стандарта IEEE802.3ba.

• Соответствует техническим требованиям MSA к QSFP.

• Дальность передачи данных до 20 км.

• Совместим со скоростью передачи данных высокоскоростной коммутируемой сети QDR/DDR.

• Работа от единого источника питания +3,3 В.

• Встроенные функции цифровой диагностики и мониторинга.

• Диапазон температур от 0°C дo 70°C.

• Соответствует требованиям RoHS.

Назначение NG OPTICS QSFP 40G-LR4

• Соединения от стойки к стойке.

• Коммутаторы и маршрутизаторы ЦОД.

• Городские сети.

• Соединения 40G BASE-LR4 Ethernet.
