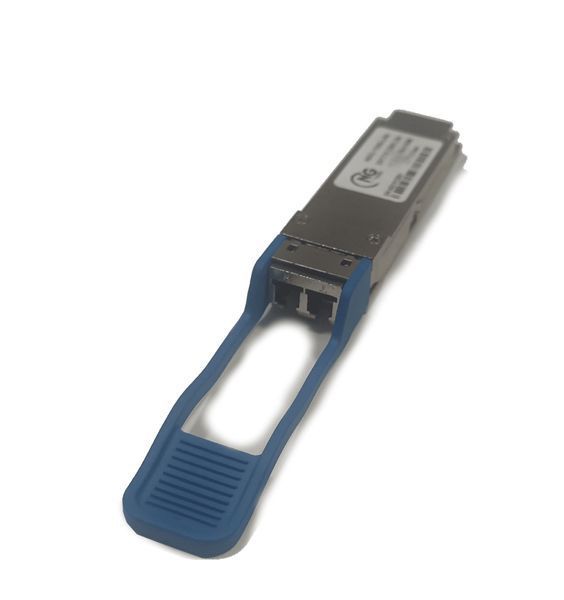

Оптичний модуль NG OPTICS QSFP 40G-ER4 40km, DDM, LC розроблено для оптичних з'єднань дальністю до 20 км. Конструкція відповідає вимогам 40GBASE-LR4 стандарту IEEE P802.3ba. Модуль перетворює чотири вхідні електричні канали зі швидкістю передавання даних по 10 Гбіт/с на чотири оптичні сигнали CWDM і мультиплексує їх у єдиний канал для оптичного передавання зі швидкістю 40 Гбіт/с. З протилежного, з боку приймача, модуль оптично демультиплексує 40 Гбіт/с в оптичні сигнали CWDM чотирьох каналів і перетворює їх на чотири вихідні електричні канали передачі даних.

Центральні довжини хвиль чотирьох каналів CWDM - 1271, 1291, 1311 і 1331 нм - відповідають значенням сітки довжин хвиль CWDM, як визначено в ITU-T G694.2. Модуль оснащений здвоєним з'єднувачем LC для оптичного інтерфейсу і 38-вивідним роз'ємом електричного інтерфейсу. Для мінімізації оптичної дисперсії в системах далекого зв'язку з модулем слід використовувати одномодове оптоволокно (SMF).

Параметри конструкції, оптичні/електричні з'єднання та інтерфейс цифрової діагностики виробу виконані відповідно до умов MSA до QSFP. Модуль здатний протистояти важким умовам експлуатації, включно з температурним режимом, вологістю та електромагнітними перешкодами.

Модуль працює від єдиного джерела живлення +3,3 В і підтримує сигнали загального контролю LVCMOS/LVTTL, такі як Module Present (наявність модуля), Reset (скидання), Interrupt (переривання) і Low Power Mode (режим зниженого енергоспоживання). Передавання і приймання більш комплексних сигналів управління для доступу до цифрової діагностичної інформації здійснюються по двопровідному послідовному інтерфейсу. Окремі канали можуть бути адресовані, і, для максимальної гнучкості системи, невикористовувані можуть бути відключені.

Особливості модуля NG OPTICS QSFP 40G-ER4 40km, DDM, LC

• Пропускна здатність до 11,2 Гбіт/с на канал.
• Агрегована пропускна здатність понад 40 Гбіт/с.
• Подвійний з'єднувач LC.
• Відповідає технічним вимогам до 40G Ethernet стандарту IEEE802.3ba.
• Відповідає технічним вимогам MSA до QSFP.
• Дальність передавання даних до 20 км.
• Сумісний зі швидкістю передавання даних високошвидкісної комутованої мережі QDR/DDR.
• Робота від єдиного джерела живлення +3,3 В.
• Вбудовані функції цифрової діагностики та моніторингу.
• Діапазон температур від 0°C до 70°C.
  Відповідає вимогам RoHS.

Призначення NG OPTICS QSFP 40G-LR4

• З'єднання від стійки до стійки.
• Комутатори та маршрутизатори ЦОД.
• Міські мережі.
• З'єднання 40G BASE-LR4 Ethernet.
