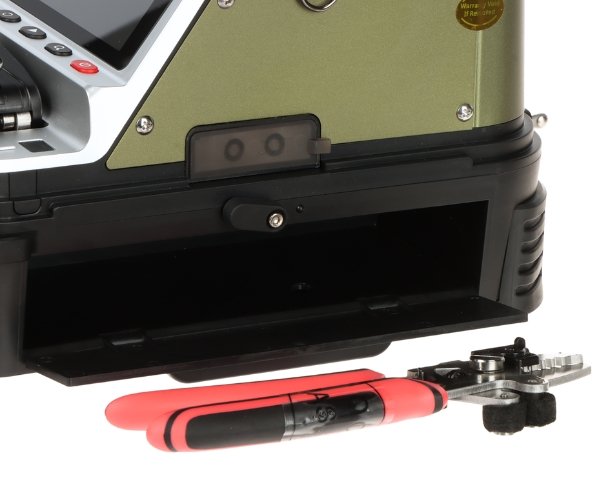

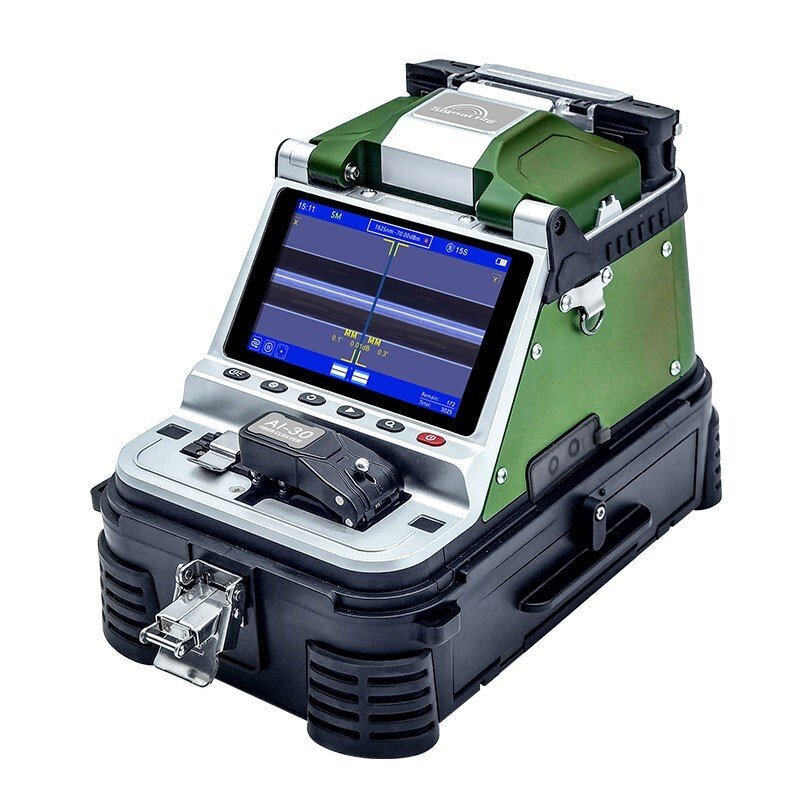

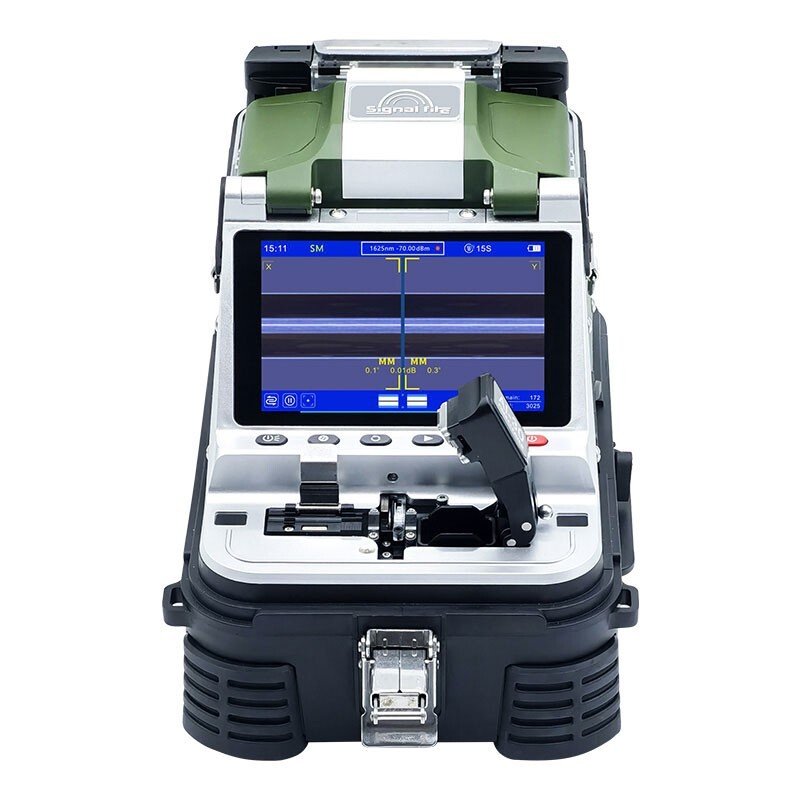

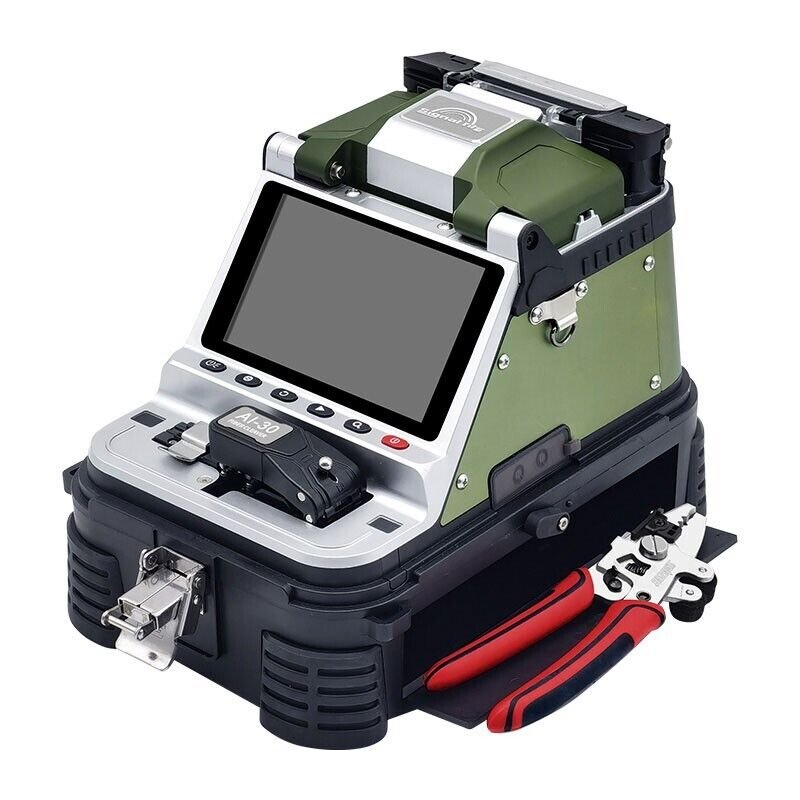

Signal Fire AI-30 є пристроєм четвертого покоління для зварювання оптоволоконних кабелів, розроблений компанією Signal Fire, призначений для повної інтеграції ліній зв'язку. Він поєднує в собі останні дослідження і розробки Signal Fire в області одноступінчатого електричного різака з затримкою повернення і зварювання волокон, а також інтегрує функції OPM і VFL. У поєднанні з дев'ятифункціональним інструментом для зачищення волокон Signal Fire, комбінованим місцем оператора і робочим столом - це легкий і простий у використанні зварювальний апарат для оптичних волокон, який здатен значно підвищити ефективність експлуатації.

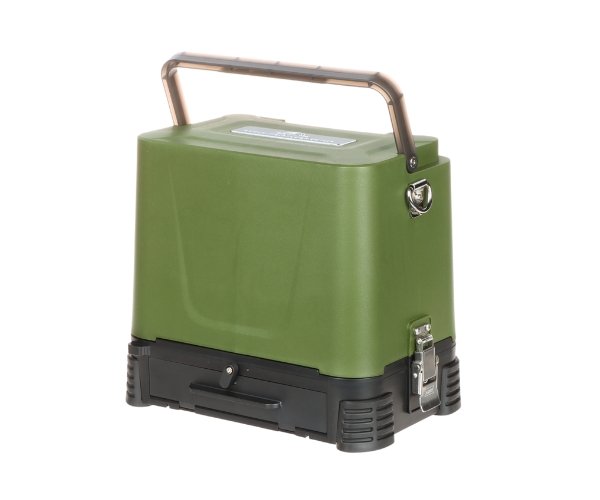

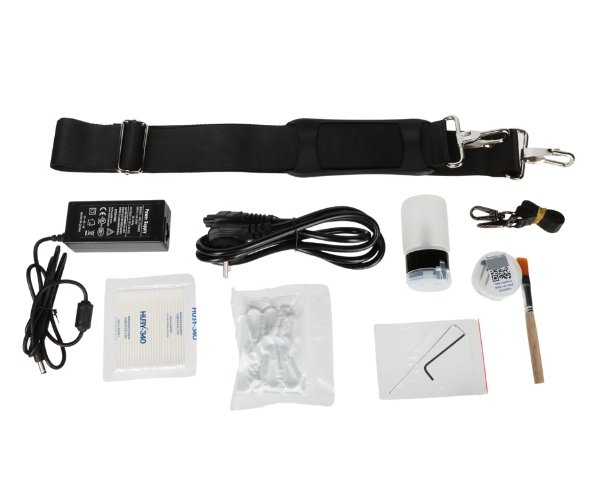

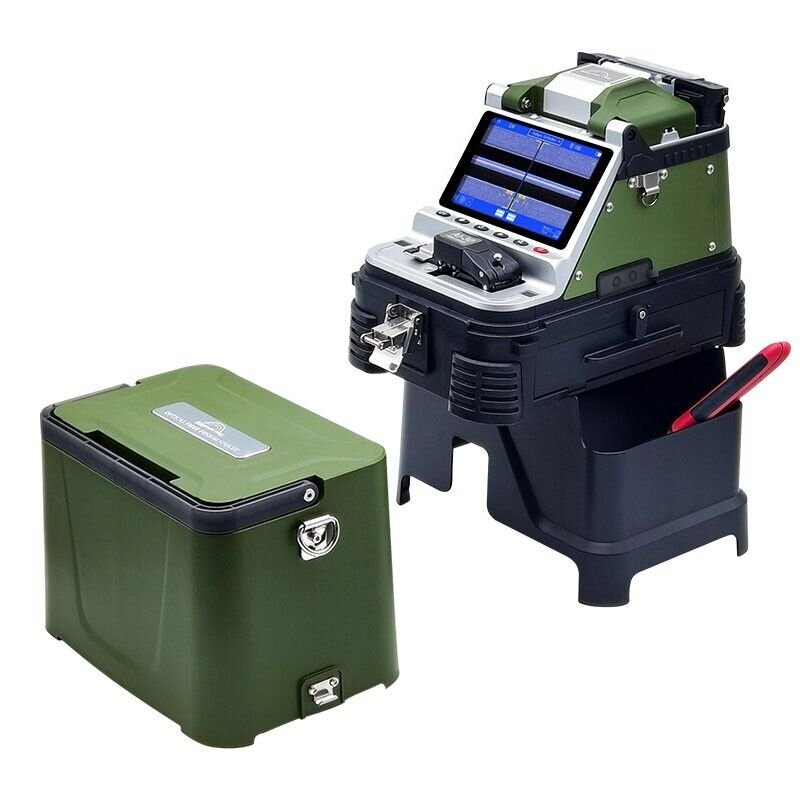

В апаратах для зварювання волокон AI-20/AI-30 застосовано кілька новітніх запатентованих технологій Signal Fire, а також більш досконалий центральний процесор, удосконалені алгоритми та камери з вищою точністю. Зокрема, серцевина волокна AI-30 чистіша та візуально чіткіша, а втрати при зварюванні та стабільність кращі. Його можна використовувати при зварюванні магістральних волоконно-оптичних кабелів на великі відстані. Вага самого пристрою, сумки для інструментів та повного набору аксесуарів становить лише 4,5 кг, розмір сумки для інструментів – 25,5 см x 16,5 см x 23 см. У його компактній конструкції одночасно реалізовано комбінований дизайн робочого столу та стільця. Запуск за 1 секунду, швидке зварювання за 6 секунд, нагрівання за 15 секунд, 5-дюймовий кольоровий РК-екран високої чіткості, 320-кратне збільшення, літієва батарея великої ємності 7800 мАг дає змогу зварювати і нагрівати 240 сердечників, добре працює навіть у суворих умовах, а саме велика висота, сухість і холод.

У зварювального апарата для волокон нового покоління Signal Fire значно менша фактична вага та об'єм всього обладнання за рахунок зменшення кількості допоміжних інструментів та підвищення рівня автоматизації, що в цілому забезпечує реальне поліпшення якості та ефективності зварювання.

Вирівнювання волокон	Серцевина/оболонка; Вирівнювання в режимі реального часу за допомогою світлового пучка (застосовується тільки в умовах стабільного оптичного сигналу з передньої частини)
Кількість моторів	6 моторів Точність вирівнювання волокон: 0.05 мкм
Час зварювання	6 с
Режим нагрівання	15 секунд, можна налаштувати відповідно до умов зовнішнього середовища
Тип волокна	Одномодове волокно (SMF/G.652), BIF/G.657); Підходить для одномодового, багатомодового, волокна без покриття, кінцевого волокна, відгалужувального кабелю, перемички, невидимого оптичного волокна.
Діаметр покриття	80-150 мкм
Втрати при зварюванні	0,02 дБ (SM) . 0,01 дБ (MM) 0,04 дБ (DS/NZDS)
Режим зварювання	Автоматичне фокусування вирівнювання серцевини, звичайне/високоточне зварювання
Спосіб зварювання	Автоматичний, напівавтоматичний, ручний

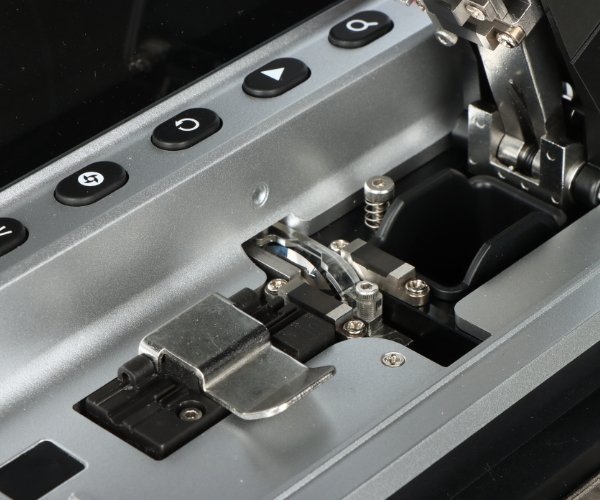

Різак для волокон	Високоточний електричний однокроковий різак для волокон із затримкою повернення
Візуальний детектор несправностей	Потужність: 15 мВт, 2 Гц, миготливий і постійно яскравий режим
Вимірювач оптичної потужності	Довжина хвилі: 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 980 нм, 1270 нм, 1577 нм, 1650 нм; Діапазон вимірювання: -50 +30 дБм Абсолютна похибка: <0,3 дБ (-50 дБм ~ +3 дБм)
Мови інтерфейсу	10 мов (китайська, російська, англійська, французька, італійська, тайська, португальська, іспанська, арабська, польська)

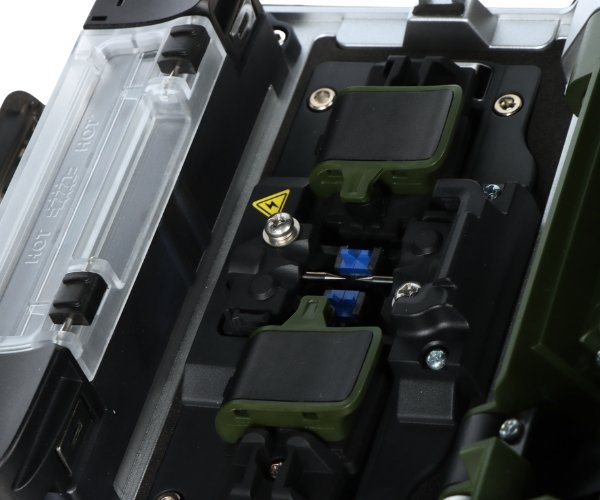

Тримач для волокон	Фіксатор три в одному, не потрібно змінювати, підходить для одномодового, багатомодового, багатожильного кабеля. волокна без покриття кінцевого волокна, перемички
Ємність акумулятора	Літієвий акумулятор великої ємності 7800 мАг, час заряджання <3,5 години; може безперервно зварювати та нагрівати близько 240 сердечників.
Збільшення	320x (відображення однієї осі X або Y), 200x (відображення двох осей X і Y)
Діаметр волокна	Діаметр покриття: 80-150 мкм / Діаметр покриття: 100-1000 мкм
Довжина різання	Шар покриття до 250 мкм: 8-16 мм Шар покриття 250-1000 мкм: 16 мм
Термозбіжна трубка	60 мм 50 мм 40 мм 25 мм
Випробування на розтяг	стандарт 2 Н

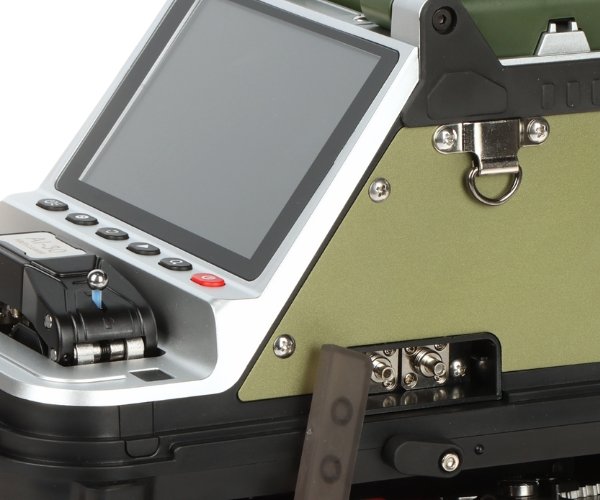

Дисплей	5-дюймовий кольоровий TFT-дисплей
Час завантаження	1 с, після завантаження пристрій переходить у робочий режим
Зберігання даних	Необмежене, пам'ять пристрою 1000 груп, надлишкова частина може зберігатися на сервері, можливий експорт даних.
Бездротовий зв'язок	На основі протоколу стандарту Bluetooth 4.2, робоча смуга частот становить 2,4 ГГц, максимальна дальність передачі — 60 м.
Оновлення програмного забезпечення	Оновлення по інтернету через додаток мобільного телефону, для оновлення програмного забезпечення пристрою потрібно увімкнути синхронізацію через Bluetooth
Функція управління.	Власник обладнання може бути визначений як людина з найвищими повноваженнями і мати можливість дистанційно переглядати записи про зварювання, час зварювання, втрати тощо за допомогою застосунку мобільного телефону. Можна встановити кількість зварювань або робочий час обладнання. Менеджер може ефективно керувати одним або декількома пристроями.
Коефіцієнт відбивання	60 дБ
Захист виробу	Водонепроникний, пилонепроникний та захищений від ударів
Електроживлення	Вхідна напруга змінного струму 100-240 В 50/60 Гц, вихідна напруга постійного струму 13,5 В 4,8A, можна визначити поточний режим живлення, моніторинг поточного рівня заряду акумулятора в режимі реального часу
Параметри навколишнього середовища при експлуатації	Температура: від -15°C до +50°C, вологість: < 95 % відносної вологості (без утворення конденсату), робоча висота: від 0 до 5000 м, максимальна швидкість вітру: <15 м/с
