Особливості
Двонаправлений приймач WDM SFP з підтримкою DDM і швидкістю передачі даних 1,25 Гбіт/с, робочі довжини хвиль 1550/1310 нм, дальність зв'язку 20 км.
Готівкова, Google Pay, Картою онлайн, Оплата через, Masterpass, Безготівкою для юридичних осіб, Безготівкою для фізичних осіб, PrivatPay.
Обмін/повернення товару протягом 14 днів
|
Діапазон температур при зберіганні |
Від -40°С до +85°С |
|
Відносна вологість при зберіганні |
Від -5% до 95% |
|
Відносна вологість при експлуатації |
Від -5% до 70% |
|
Температура корпусу при експлуатації |
Від 0°С до +70°С |
|
Швидкість передачі даних |
1,25 Гбіт/с |
|
Дальність передачі даних |
20 км |
|
Оптично пов'язані волокна |
Одномодове оптоволокно 9/125 мкм |
Оптичні параметри (передавач) |
|
|
Середня вихідна потужність |
Від -9 до -3 дБм |
|
Коефіцієнт поглинання |
Не більше 9 дБ |
|
Центральна довжина хвилі |
1550 ± 20 нм |
|
Ширина спектра |
Не більше 3,5 нм |
|
Коефіцієнт придушення побічних мод |
Не менше 30 дБ |
|
Ширина спектральної смуги на рівні -20 дБ |
Не більше 1 нм |
|
Маска оптичного інтерфейсу |
IEEE802.3z (перший клас безпеки лазерного випромінювання) |
Оптичні параметри (приймач) |
|
|
Довжина хвилі на вході |
1310 ± 40 нм |
|
Чутливість |
-20 дБм |
|
Потужність насичення на вході |
Мінімум -3 дБм |
|
Порогова потужність пошкодження приймача |
5 дБм |
|
Рівень LOS |
-38 дБ |
Електричні |
|
|
Напруга живлення |
3,3 В (від 3,13 В до 3,47 В, не більше 4 В) |
|
Струм |
Не більше 280 мА |
Відповідність нормативним документам |
|
|
Нормативні акти ESD |
IEC/EN 61000-4-2 |
|
Захист від електромагнітних імпульсів |
FCC Part 15 Class B EN 55022 Class B (CISPR 22A) |
|
Безпека лазерного випромінювання |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1,2 |
|
Ідентифікація компонентів |
IEC/EN 60950, UL |
|
ROHS |
2002/95/EC |
|
Електромагнітна сумісність |
EN61000-3 |
| NG Group | |
|---|---|
| Фільтри | |
| ВОК: Кількість волокон! | 1 |
| Оптичні модулі: Форм-фактор модуля | SFP |
| Оптичні модулі: Дальність передачі даних, км | 20 |
| Тип роз’єму | SC |
| Оптичні модулі: Ущільнення каналів | WDM |

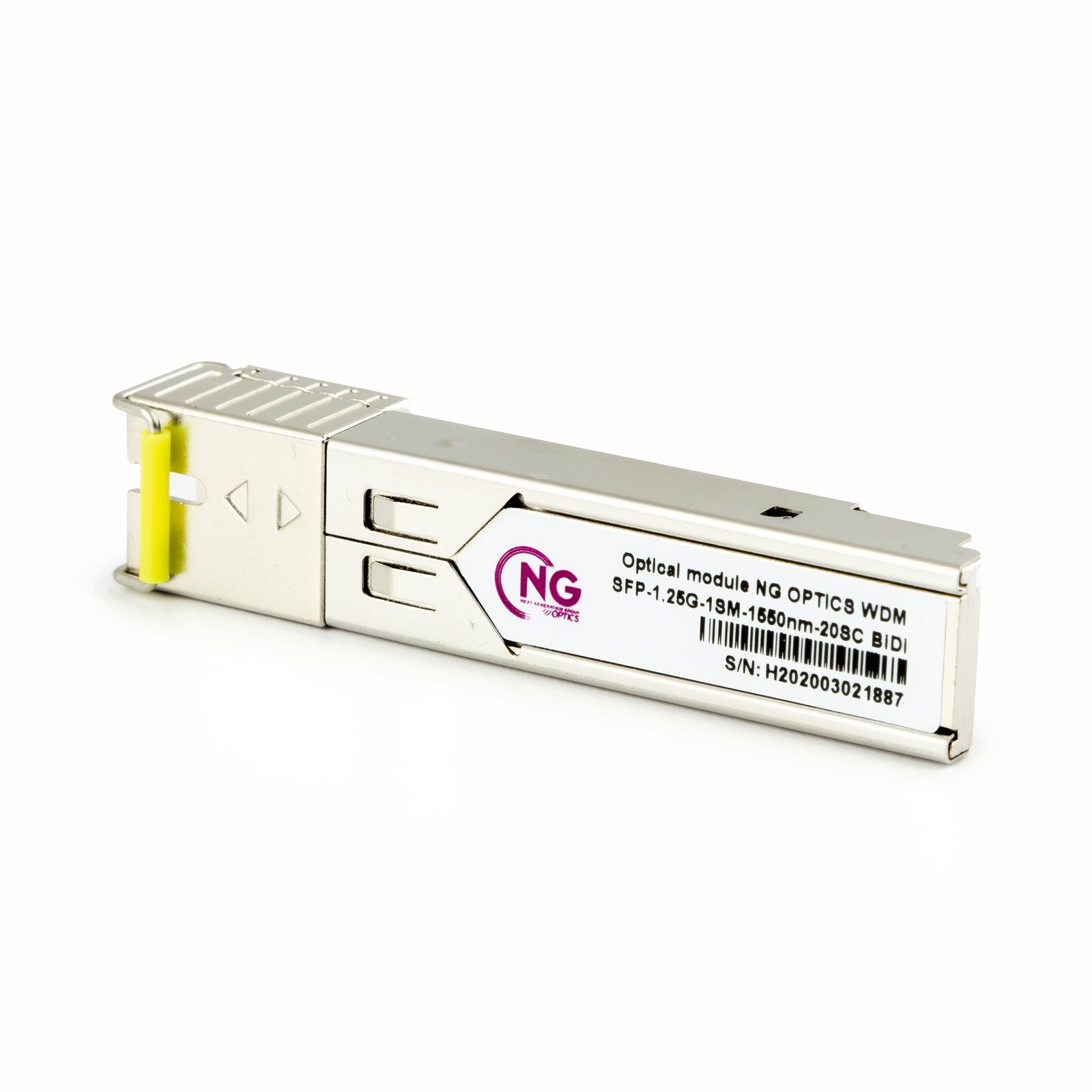

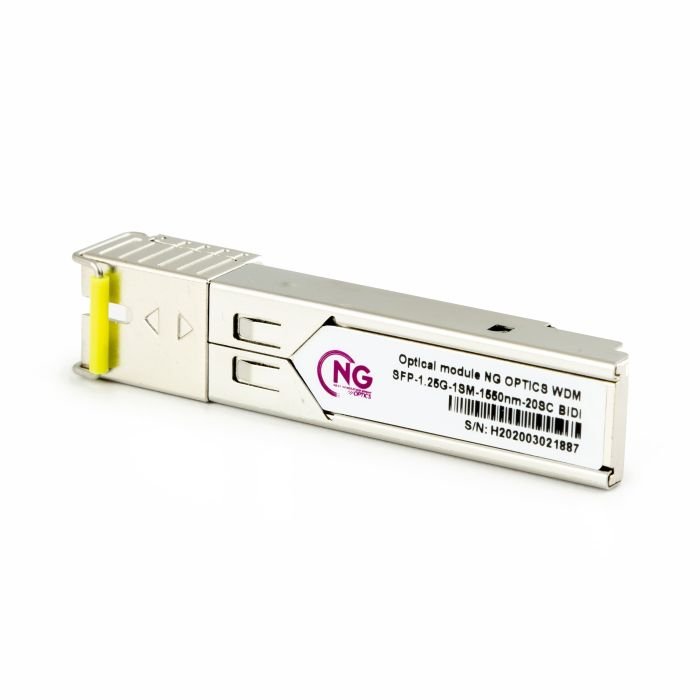

NG OPTICS WDM SFP-1.25G-1SM-1550nm-20SC — двонаправлений приймач SFP, швидкість передачі даних 1,25 Гбіт/с, робочі довжини хвилі 1550/1310 нм, дальність зв'язку 20 км, підтримка DDM.
Компактний приймач NG OPTICS WDM SFP-1.25G-1SM-1550nm-20SC відповідає технічним вимогам MSA (Multi-Source Agreement) до SFP. Приймач складається з п'яти вузлів: блоку управління лазерним діодом, що обмежує підсилювач, цифрового діагностичного монітора, лазера DFB з довжиною хвилі 1550 нм і PIN-фотодіода. Дальність з'єднань модуля — до 20 км по одномодовому оптичному волокну 9/125 мкм.
Оптичний вихід може бути відключений по входу Tx Disable високим логічним рівнем TTL, крім того, система може відключити модуль по шині I2C. Для індикації погіршення параметрів лазера призначений висновок Tx Fault. Вихід LOS (Loss of signal — втрата сигналу) вказує на зникнення вхідного оптичного сигналу або на стан з'єднання з протилежною стороною. Також через доступ до регістрів по I2C, система може отримати інформацію про стан LOS/Disable/Fault.
Функції цифрової діагностики. Приймач NG OPTICS WDM SFP-1.25G-1SM-1550nm-20SC підтримує двопровідний послідовний протокол обміну даними, як визначено в SFP MSA.
Стандартний серійний ідентифікаційний номер SFP надає доступ до інформації по характеристиках, стандартних інтерфейсах, виробника та інших даних приймач.
Додатково, приймачі NG надають унікальний покращений інтерфейс цифрового діагностичного моніторингу, який забезпечує доступ в реальному масштабі часу до параметрів функціонування приймач, таким, як температура, струм лазера, оптична потужність передавача, оптична потужність на вході і напруга живлення. Він, також, визначає високотехнологічну систему прапорів тривоги і попереджень, які сповіщають користувача, коли певні параметри функціонування виходять за межі нормального діапазону, визначеного заводськими установками.
